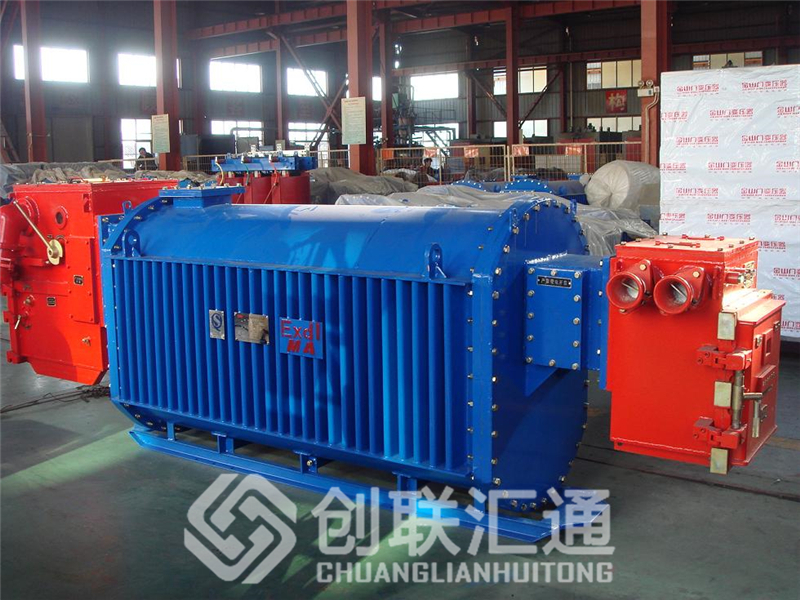

礦用隔爆型干式變壓器由箱殼、箱蓋、鐵心裝配、全銅線圈、絕緣裝配、高壓引線、低壓引線及鐵路軌道用小車等組成；高壓電源經高壓開關的引入裝置,引入到高壓開關；低壓電源經電纜引入裝置輸出，由礦用電纜配合輸出至配電設備。礦用隔爆型干式變壓器繞組使用H級絕緣材料作為主絕緣，鐵心采用優質冷軋取向硅鋼片，保證了移動變電站優良的電氣性能，外殼采用大波紋瓦楞板具有散熱性能好，外殼機械強度大能承受0.8兆帕的內部壓力。

礦用變壓器主體，高壓側進線端高壓頭（用于控制高壓側進線端的通斷，設有保護電路）和低壓側出線端的低壓頭（用于控制低壓側進線端的通斷，設有保護電路）該產品取得防爆合格證、安全標志準用證等證書，使用安全可靠。

產品特色
采用波紋隔爆外殼，具有足夠的機械強度和散熱性。優質冷軋晶粒取向薄硅鋼片。采用無沖孔綁扎加工工藝，降低鐵芯的空載損耗和空載電流。具有低損耗、低噪音的特點。器身的結構設計預防產品內部松動。
采用美國杜邦諾曼克斯絕緣紙，有效保證線圈的電氣性能，沖擊強、過負載大、抗短路強，絕緣好，確保變壓器的短時過載能力。
采用國際先進的真空壓力浸漆設備和工藝，浸漬以H級無溶劑絕緣漆，避免因線圈匝間、層間殘留氣泡而引起長期局部放電而導致老化擊穿，浸漆洪干固化后線圈的機械強度和防潮性能得到有效提升。器身設有小型溫度繼電器，對變壓器實施超溫報警功能。

礦用隔爆型干式變壓器具有優良的隔爆性能及足夠的機械強度，并具有良好的散熱性能；變壓器按不吊芯結構設計防止產品在運輸過程中產生內部松動；承受熱沖擊能力強、過負載能力大、抗短路能力強，低損耗、局部放電量小、絕緣性能好；對溫度、灰塵不敏感；難燃、防火性能高、不產生有害氣體、噪聲低、不污染環境；使用、維護方便。
